Дізнайтеся, як самостійно встановити магнітолу в автомобіль! У нашій статті покроково описано весь процес: від підготовки інструментів до підключення. Спрощуємо завдання для кожного водія, навіть без досвіду в електроніці.
Встановлення мультимедійної системи власними силами вимагає підготовки спеціальних інструментів і матеріалів. Більшість сучасних пристроїв під’єднують до бортової мережі 12 вольтів через стандартний роз’єм ISO 10487, проте кожна модель автомобіля використовує власну конфігурацію проводки. Стандартні розміри посадкових місць становлять 178×50 мм для 1-DIN і 178×100 мм для 2-DIN пристроїв глибиною до 165 мм.
Набір інструментів має містити викрутки з хрестовим і плоским шліцом, знімачі панелей салону, ізоляційну стрічку та термоусадкові трубки діаметром 3–5 мм. Якісна автомагнітола вимагає установлення запобіжника номіналом 10–15 А для захисту електричного ланцюга. Проводка має відповідати технічним вимогам: перетин силових кабелів не менше ніж 2,5 мм², сигнальних — 0,75 мм².
Покрокова інструкція зі встановлення автомагнітоли
Монтаж мультимедійної системи вимагає дотримання послідовності дій для безпечного та коректного встановлення:
1. Відключення акумулятора. Зняття мінусової клеми запобігає короткому замиканню і захищає електронні системи автомобіля від пошкоджень.
2. Демонтаж штатного обладнання. Вилучення старого пристрою виконують через зняття декоративних панелей і відкручування кріпильних болтів М6 або М8.

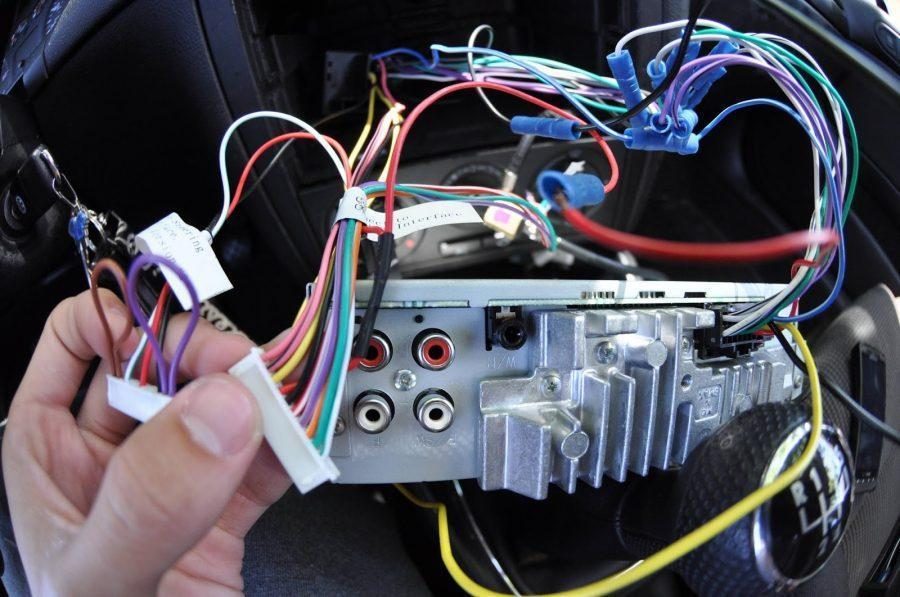

3. Підключення проводки. З’єднання дротів виконують відповідно до кольорового маркування: червоний (+12 В постійно), жовтий (+12 В при запалюванні), чорний (маса), синій (керування антеною).
4. Встановлення динаміків. Акустичні дроти під’єднують попарно до роз’ємів Front L/R і Rear L/R з урахуванням опору 4–8 Ом за потужності 20–50 Вт.
5. Монтаж GPS-антени. Активний елемент розміщують на металевій поверхні даху з мінімальною відстанню 30 см від інших антен.

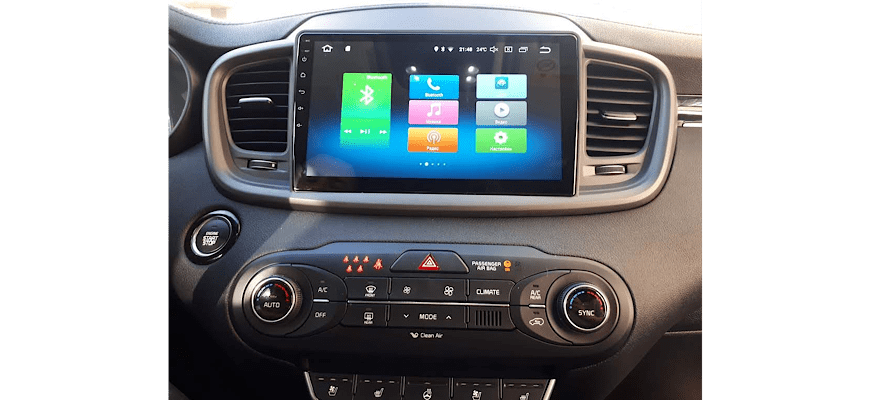

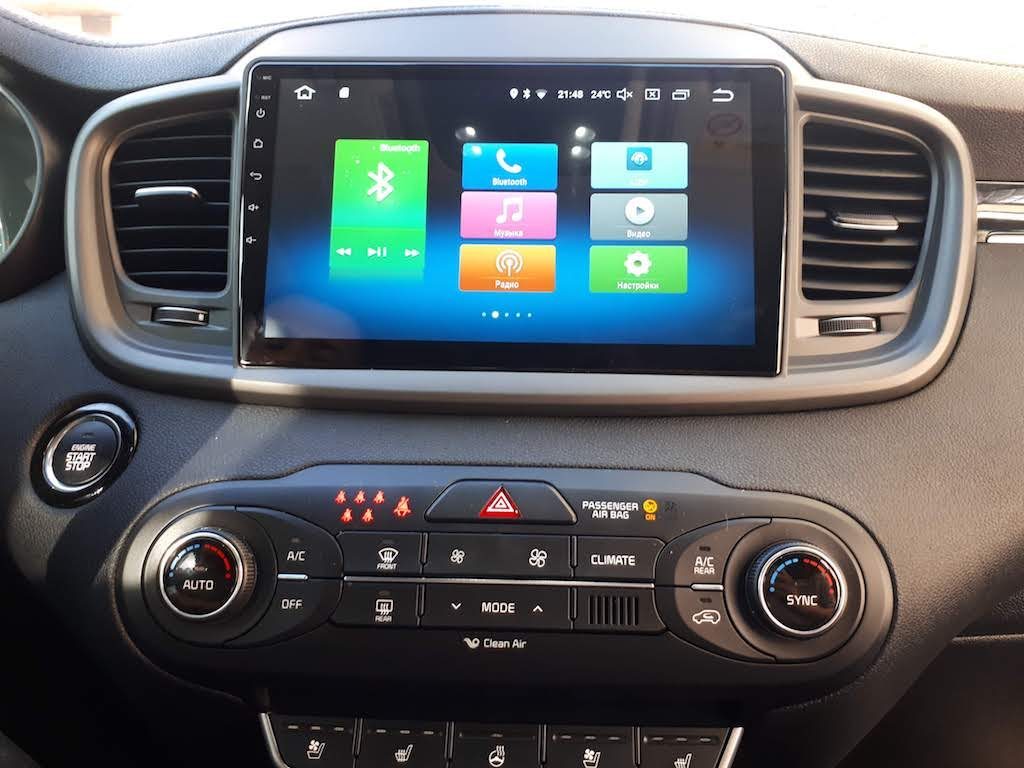

6. Фіксація пристрою. Нову магнітолу закріплюють у шахті через бічні засувки або гвинтові з’єднання з перевіркою надійності кріплення.
Правильне виконання всіх етапів забезпечує стабільну роботу мультимедійної системи без збоїв.
Перевірка і налаштування обладнання
Після монтажу пристрою виконують комплексну діагностику працездатності всіх функцій. Первинна перевірка передбачає вимірювання напруги живлення мультиметром — номінальне значення має становити 12,6–14,4 В при ввімкненому двигуні. Всі динаміки тестують на відтворення звуку без спотворень у частотному діапазоні 20 Гц – 20 кГц з подальшим налаштуванням балансу через меню аудіосистеми. Калібрування сенсорного екрана виконують через сервісне меню дотиком до кутів дисплея з точністю ±2 пікселі. Налаштування радіоприймача передбачає автоматичний пошук станцій у діапазонах FM 87,5–108 МГц і AM 522–1620 кГц для перевірки чутливості антени.
